Gama de perfiles »Cubiertas y fachadas«

CUBIERTAS Y FACHADAS
PERFIL
ING18 TABLA DE CARGAS
El perfil ING18 de INGEPERFIL, ondulado, es una solución idónea para todo tipo de fachadas industriales o arquitectónicas y cerramiento tipo “sándwich”.

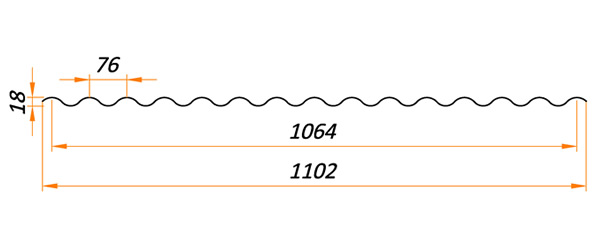

Geometría

ING18



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 4.61 5.53 6.46 6.92 7.38 9.22
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 2.51 3.00 3.48 3.72 3.95 4.89
Inercia Iy (mm4/m) 22.788 27.353 31.922 34.209 36.496 45.662

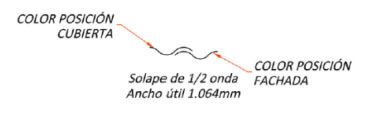

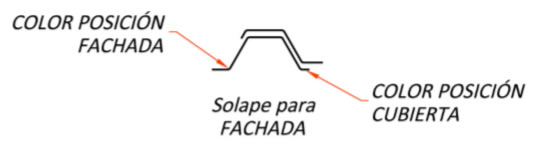

Detalle de solapes

ING18
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 18 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs — mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 76 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 — mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 — mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 1064 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.200 mm / Longitud mínima 1.300 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING30 TABLA DE CARGAS
El perfil ING30 de INGEPERFIL, de crestas y valles reducidos, es una solución idónea para todo tipo de fachadas industriales o arquitectónicas y cerramiento tipo “sándwich”.   GeometríaING30



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 4.76 5.72 6.67 7.15 7.62 9.53
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 2.77 3.63 4.52 4.98 5.43 7.23
En el Apoyo Intermedio (mm3/mm) 2.26 2.97 3.75 4.16 4.58 6.41
Inercia Iy (mm4/m) 65.866 84.945 100.113 107.698 115.282 143.537
Cargas Ascendentes
En el Vano (mm3/mm) 2.57 3.48 4.51 5.06 5.65 8.24
En el Apoyo Intermedio (mm3/mm) 2.71 3.54 4.37 4.79 5.19 6.56
Inercia Iy (mm4/m) 43.551 56.402 70.049 77.132 84.370 114.658

Detalle de solapes

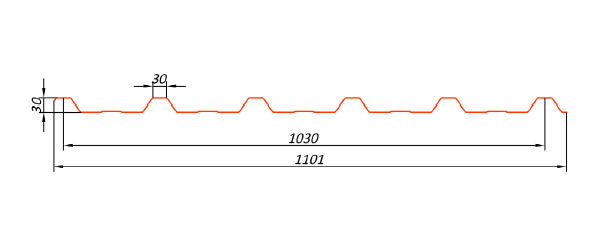

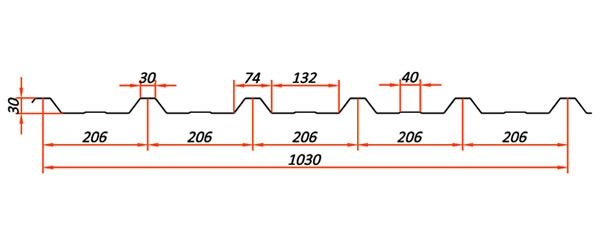

ING30
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 30 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs — mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 206 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 30 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 132 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 1030 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.200 mm / Longitud mínima 1.300 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfilFicha Técnica del perfil Descargar DDP
PERFIL
ING40 TABLA DE CARGAS
El perfil ING40 de INGEPERFIL, es una solución idónea para todo tipo de fachadas industriales o arquitectónicas y cerramiento tipo “sándwich”.

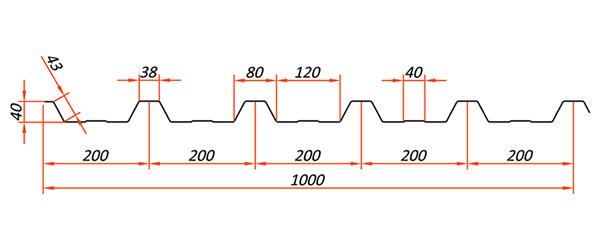

Geometría

ING40



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 4.91 5.89 6.87 7.36 7.85 9.81
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 3.90 5.52 6.90 7.63 8.36 11.30
En el Apoyo Intermedio (mm3/mm) 3.49 4.55 5.70 6.31 6.94 9.63
Inercia Iy (mm4/m) 126.784 163.446 202.076 221.410 237.002 299.371
Cargas Ascendentes
En el Vano (mm3/mm) 3.89 5.22 6.70 7.50 8.33 12.02
En el Apoyo Intermedio (mm3/mm) 3.77 5.33 6.59 7.25 7.91 10.57
Inercia Iy (mm4/m) 91.236 117.961 146.377 161.144 176.248 239.592

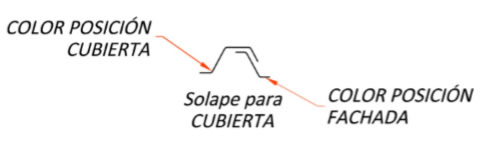

Detalle de solapes

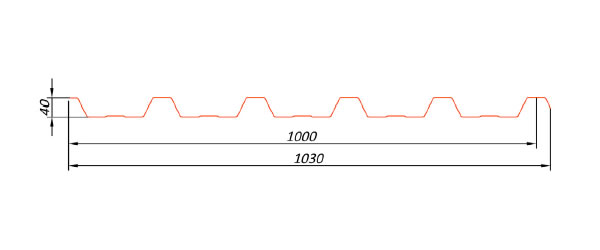

ING40
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 40 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs — mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 200 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 38 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 120 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 1000 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 13.500 mm / Longitud mínima 1.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfilFicha Técnica del perfil Descargar DDP
PERFIL
ING44 TABLA DE CARGAS
El perfil ING44.R4 de INGEPERFIL, dispone de una gran resistencia y duración. Es idóneo para cubiertas de naves y edificios industriales. Su gama de espesores y la geometría de su solape dan respuesta a todas las problemáticas constructivas de los cerramientos industriales.

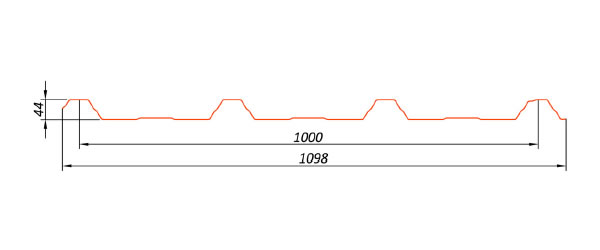

Geometría

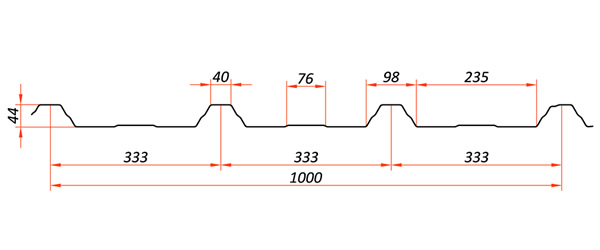

ING44



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 4.91 5.89 6.87 7.36 7.85 9.81
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 2.48 3.28 4.07 4.49 4.92 6.76
En el Apoyo Intermedio (mm3/mm) 2.68 3.33 4.01 4.35 4.70 6.10
Inercia Iy (mm4/m) 87.471 114.162 140.741 154.573 168.739 228.362
Cargas Ascendentes
En el Vano (mm3/mm) 5.41 7.54 9.96 11.27 12.64 18.71
En el Apoyo Intermedio (mm3/mm) 11.37 14.08 16.82 18.21 19.60 25.19
Inercia Iy (mm4/m) 92.911 120.640 149.577 164.401 179.420 240.979

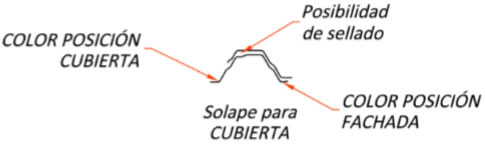

Detalle de solapes

ING44
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 44 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs 3,5 mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 333 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 40 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 235 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 1000 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.500 mm / Longitud mínima 2.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING48 TABLA DE CARGAS
El perfil ING48.RV de INGEPERFIL, gracias a su geometría, se fabrica con espesores más delgados, manteniendo su resistencia y rebajando su peso. Esta diseñado para fachadas de naves y edificios industriales. Su gama de espesores y geometría es la solución arquitectónica del cerramiento industrial.



Geometría

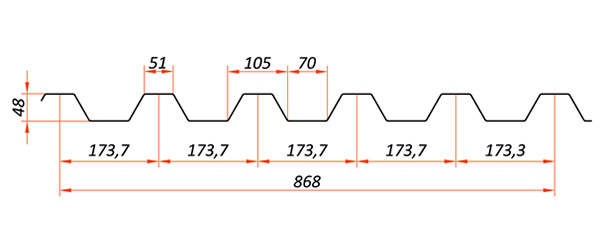

ING48



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 5.65 6.78 7.91 8.48 9.04 11.30
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 5.59 7.84 9.92 11.02 12.17 17.11
En el Apoyo Intermedio (mm3/mm) 5.54 7.56 9.39 10.33 11.29 15.31
Inercia Iy (mm4/m) 173.306 222.988 275.536 302.742 330.503 446.274
Cargas Ascendentes
En el Vano (mm3/mm) 5.54 8.01 10.06 11.14 12.25 16.95
En el Apoyo Intermedio (mm3/mm) 5.45 7.23 9.00 9.92 10.87 14.88
Inercia Iy (mm4/m) 190.610 244.815 301.890 331.344 361.342 484.849

Detalle de solapes

ING48
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 48 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs — mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 173,7 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 51 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 70 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 868 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.500 mm / Longitud mínima 2.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING50 TABLA DE CARGAS
El perfil ING50 de INGEPERFIL, es la solución idónea para todo tipo de cubiertas DECK y cubiertas de grandes luces.

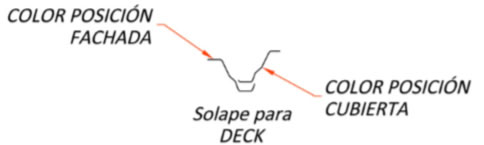

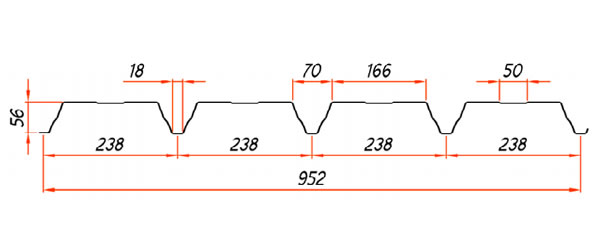

Geometría

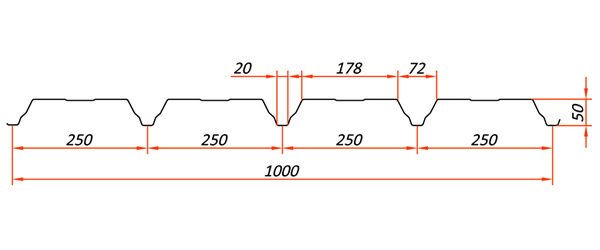

ING50



Peso propio

Espesor (mm) 0.5 0.6 0.7 0.75 0.8 1.0
Peso (kg/m2) 4.91 5.89 6.87 7.36 7.85 9.81
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 3.20 4.03 4.90 5.34 5.80 7.71
En el Apoyo Intermedio (mm3/mm) 2.88 3.59 4.31 4.68 5.50 6.57
Inercia Iy (mm4/m) 122.278 153.248 185.495 202.059 218.897 288.689
Cargas Ascendentes
En el Vano (mm3/mm) 6.17 8.58 11.22 12.64 14.13 20.67
En el Apoyo Intermedio (mm3/mm) 13.48 16.58 19.54 21.02 22.50 28.42
Inercia Iy (mm4/m) 113.320 147.147 182.060 199.979 218.158 292.890

Detalle de solapes

ING50
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 49 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs vs=7,38 mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 250 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 20 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 175 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 1000 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 13.500 mm / Longitud mínima 1.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING56 TABLA DE CARGAS
El perfil ING56 de INGEPERFIL, es un perfil de gran canto para uso bajo altas demandas de carga. Diseñado para su uso en cubiertas invertidas de cualquier tipo, incluso como encofrado perdido.

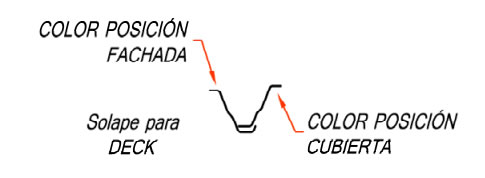

Geometría

ING50



Peso propio

Espesor (mm) 0.50 0.60 0.70 0.75 0.80 1.0
Peso (kg/m2) 5.16 6.19 7.22 7.73 8.25 10.31
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 4.28 5.35 6.48 7.06 7.65 10.09
En el Apoyo Intermedio (mm3/mm) 3.70 4.61 5.54 6.02 6.50 8.45
Inercia Iy (mm4/m) 182.140 227.105 273.637 297.444 321.587 421.162
Cargas Ascendentes
En el Vano (mm3/mm) 6.76 9.66 12.81 14.42 16.11 23.52
En el Apoyo (mm3/mm) 15.22 18.76 22.12 23.79 25.47 32.17
Inercia Iy (mm4/m) 153.365 201.712 251.269 276.266 301.655 406.295

Detalle de solapes

ING50
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 56 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs 3,4 mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 238 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 168 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 19 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 952 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.500 mm / Longitud mínima 2.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE


Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING60 TABLA DE CARGAS
El perfil ING60 de INGEPERFIL, es un perfil de gran canto para uso bajo altas demandas de carga. Diseñado para su uso en cubiertas invertidas de cualquier tipo, incluso como encofrado perdido.



Geometría

ING50



Peso propio

Espesor (mm) 0.50 0.60 0.70 0.75 0.80 1.0
Peso (kg/m2) 5.58 6.69 7.81 8.36 8.92 11.15
Módulo Resistente Weff Valores Eficaces según UNE EN 1993-1-3 y UNE EN 1993-1-5
Cargas Descendentes
En el Vano (mm3/mm) 5.58 8.07 10.97 12.58 13.88 19.03
En el Apoyo Intermedio (mm3/mm) 5.78 7.71 9.73 10.71 11.71 15.97
Inercia Iy (mm4/m) 289.906 370.922 456.197 500.214 545.055 731.871
Cargas Ascendentes
En el Vano (mm3/mm) 5.65 8.21 10.93 12.14 13.40 18.86
En el Apoyo (mm3/mm) 5.63 7.91 10.39 11.69 12.89 17.35
Inercia Iy (mm4/m) 237.589 304.807 376.096 413.109 450.958 609.728

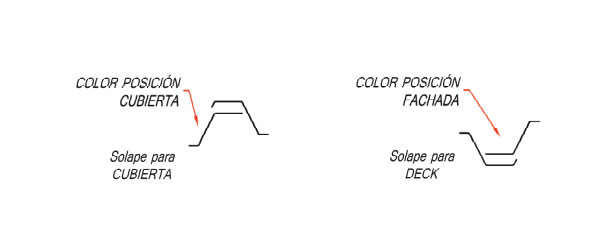

Detalle de solapes

ING60
CARACTERÍSTICAS DIMENSIONALES
Descripción Tolerancia s/ EN 508-1:2014
Canto del perfil h 60 mm h ≤ 50 mm  ± 1,00 50 mm < h ≤ 100 mm  ± 1,50
Canto del rigidizador de la cresta hr — mm + 3,00 / – 1,00
Canto del rigidizador del alma vs — mm + 2,00 / – 0,15 · vs y ≤ 1 mm
Paso de onda 220 mm h ≤ 50 mm  ± 2,00 50 mm < h ≤ 100 mm  ± 3,00
Anchura de la cresta b1 52 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Anchura del valle b2 102 mm + 2,00 / – 1,00 (sin rigidizadores) + 4,00 / – 1,00 (con rigidizadores)
Ancho útil w 880 mm h ≤ 50 mm  ± 5,00 h > 50 mm  ± 0,10 · h y ≤ 15 mm
Radio de plegado r 3 mm + 2,00 / 0,00 (sin rigidizadores) ±2,00 (con rigidizadores)
Longitud l Bajo pedido mm l ≤ 3.000 mm  + 10,00 / – 5,00 l > 3.000 mmm  + 20,00 / – 5,00
Longitud máxima 14.500 mm / Longitud mínima 2.500 mm
Desviación del solape lateral D — mm ±2,00 en 500 mm
REACCIÓN AL FUEGO s/UNE-EN 14782:2006
Acabado Reacción al fuego
Galvanizado Clase A1 Decisión CE 96/603
Poliéster Máx. 25 µm Clase A1 Decisión 2010/737/UE
Plastisol Máx. 200 µm Clase C-s3,d0 Decisión 2010/737/UE

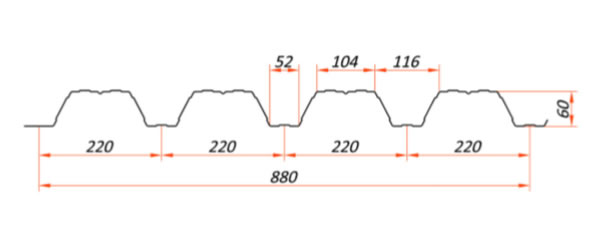

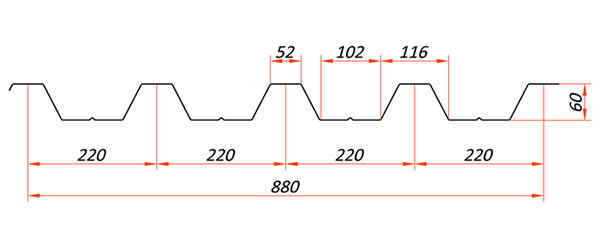

Sección del perfil Ficha Técnica del perfil Descargar DDP
PERFIL
ING 60.SD PROPIEDADES TÉCNICAS
El perfil ING60.SD para forjado colaborante se fabrica en chapa de acero galvanizado con dos espesores nominales: 0,8 y 1,00 mm, siendo un perfil de alta resistencia gracias a su simetría, proporciona ventajosas prestaciones técnicas y económicas frente a los sistemas convencionales de forjado.

Geometría

ING60

Peso propio

Espesor (mm) 0.5 0.6 0.7 0.8 1.0
Peso (kg/m2) 5.58 6.69 7.81 8.92 11.15

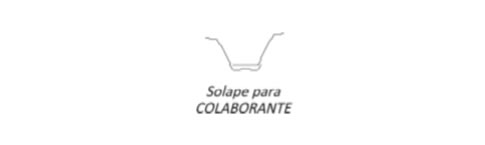

Detalle de solapes
ING60
Altura de Forjado [mm] Volumen de Hormigón [m3/m2] Peso Própio [kN/m2]
120 0.084 2.01
130 0.094 2.25
140 0.104 2.49
150 0.114 2.73
160 0.124 2.97
170 0.134 3.21
180 0.144 3.45
tecnicas-ING70
Espesor nominal 0.8 mm 1.00 mm
Área bruta sección 948.40 mm2/m 1.422,6 mm2/m
Inercia bruta 589.693 mm4/m 737.165 mm4/m


Sección del perfil Ficha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 18 0.5 0.6 0.7 0.8 1.0 –
ING18


Sección del perfil Ficha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 30 0.5 0.6 0.7 0.8 1.0 –
ING30


Sección del perfilFicha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 40 0.5 0.6 0.7 0.8 1.0 –
ING40


Sección del perfilFicha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 44 0.5 0.6 0.7 0.8 1.0 –
ING40


Sección del perfil Ficha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 48 0.5 0.6 0.7 0.8 1.0 –
ING40


Sección del perfil Ficha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 50 0.5 0.6 0.7 0.75 0.8 –
ING50


Sección del perfil Ficha Técnica del perfil Descargar DDP



PERFIL ESPESORES
ING 60.SD 0.8 1.0 – – – –
ING60


Sección del perfil Ficha Técnica del perfil Descargar DDP



CUBIERTAS Y FACHADAS // PERFILES CURVADOS
PERFILES
Los perfiles curvados se obtienen mediante embuciones en prensa de los perfiles de cubierta.

Disponemos de la posibilidad de curvar los perfiles ING30 e ING40, en posición curva

 Radios y longitudes a definir por el cliente. Longitud máxima de chapa 13.500mm. Radio mínimo de curvado:

  • 250mm a 90°
  • 350mm a 120°
  • 500mm a 180
ING30 ING40
ING30 ING40
Espesor (mm) 0.5 0.6 0.7 0.8 1.0
Peso (kg/m2) 4.76 5.72 6.67 7.62 9.53
Espesor (mm) 0.5 0.6 0.7 0.8 1.0
Peso (kg/m2) 4.91 5.89 6.87 785 9.81


Ficha Técnica del perfil
CUBIERTAS Y FACHADAS // VENTILACIÓN ESTÁTICA
MODELOS
VE300 VE500
Los ventiladores estáticos de tiro natural no precisan de mantenimiento mecánico, no consumen ni se desgastan y no producen ruidos Con una ventilación adecuada se logran eliminar condensaciones, gases, y humos procedentes de diferentes procesos industriales.

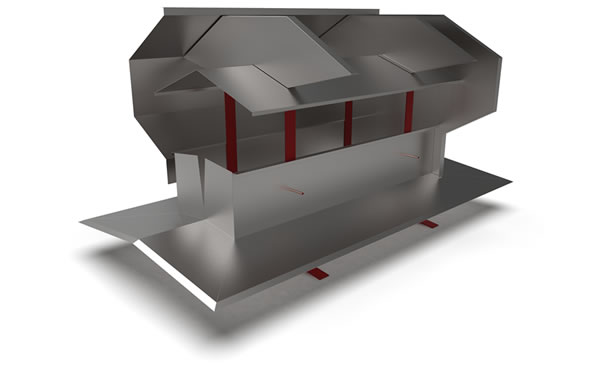

ventilacion-estatica
CUADRO CAUDALES DE EXTRACCIÓN
CAUDAL EXTRACCIÓN*
Ts-Te m3/h por m
ºC ALTURA NAVE (H)
4 5 6 7 9 12
4 550 625 675 750 825 950
6 675 750 825 900 1000 1150
7 750 825 900 950 1075 1225
8 825 900 1000 1050 1150 1300
*Valores aproximados
Ts: Temperatura del aire en la salida del ventilador.

Te: Temperatura del aire en la entrada del ventilador.

H: Cota en m desde la entrada a la salida del aire

Ficha Técnica del perfil

CUBIERTAS Y FACHADAS // POLICARBONATO
PERFILES
ING30
VENTAJAS

  • Excelente transmisión de la luz
  • Resistencia a los daños y al impacto
  • Alta claridad óptica
  • Tiene un buen rendimiento a temperaturas extremas
  • Ligero, de fácil manipulación e instalación
  • Protección contra UV de larga duración, resistente a la intemperie
  • Excelente comportamiento ante el fuego
 ING30

Espesor: 0,9 mm
APLICACIONES

  • Claraboyas laterales y cubiertas de estadios
  • Claraboyas de techo compuestas
  • Fábricas y almacenes
  • Edificios de granjas
  • Cubiertas de piscina
  • Marquesinas
  • Cubiertas y pasarelas
  • Tabiques
  • Invernaderos
 ING40
ING40

Espesor: 0,9 mm
COMPORTAMIENTO ANTE EL FUEGO

METODO DE PRUEBA CLASIFICACIÓN
EN 11925-2 B-s1,d0

Espesores de 0,75mm a 2,00mm

 ING44
ING44

Espesor: 1,0 mm
COLORES

TRANSPARENTE Ideal cuando se requiere una transmisión de la luz máxima.
OPAL Ofrece privacidad y una calidad de luz suave con un acabado blanco.
OPCIONES ESPECIALES Pueden solicitarse láminas en otros colores con sujeción a unas cantidades mínimas.



Ficha Técnica del perfil
CUBIERTAS Y FACHADAS // FIELTRO ANTICONDENSACION
ING40
DESCRIPCIÓN CARACTERÍSTICAS TÉCNICAS
Las chapas que tienen aplicado el Fieltro Ancondensación, atrapan la humedad producida por la condensación, en las cavidades especialmente diseñadas de su membrana.

El Fieltro Ancondensación retiene esta humedad y la devuelven al aire cuando las condiciones se alejan del punto de rocío.

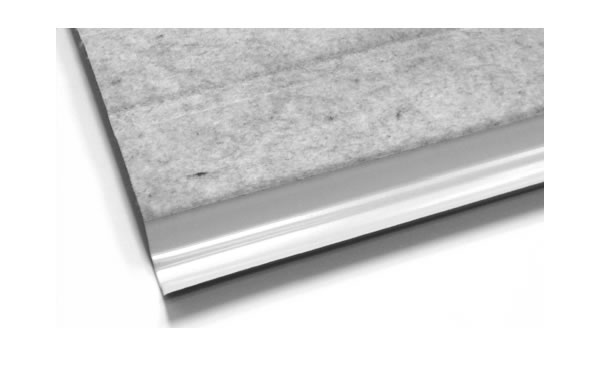

fieltro-anticondensacion
  • Composición: PES / PE / Goma Sintéca.
  • Aplicación: Autoadhesivo.
  • Peso: 110 g/m² (±10%)
  • Espesor: < 1,00 mm
  • Absorción de agua a 0º: 1000 g/m²
  • Absorción de agua a 45º: 800 g/m²
  • Absorción de agua a 90º: 600 g/m²
  • Comportamiento al fuego: A2-s1-d0 (EN 13501-1)
  • Conducvidad térmica: 0,038 W/mK
  • Resistente al crecimiento bacteriano
  • Absorción acúsca.
  • Temperatura de trabajo: -40ºC a 80ºC

Ficha Técnica del perfil

CUBIERTAS Y FACHADAS // JUNTA ESTANCA
ING30 / ING40 / ING44.R4
DESCRIPCIÓN CARACTERÍSTICAS TÉCNICAS
La junta estanca se usa con el fin de cerrar las grecas de las chapas de cerramiento metálico en las zona de cumbrera y canal.

Su objetivo es doble, evitar el paso de luz , polvo y otros agentes exteriores, así como evitar que puedan entrar insectos o aves.

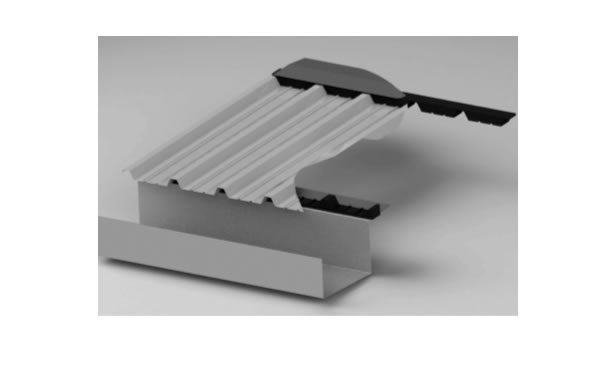

junta estanca
  • Color: Negro
  • Espesor: 20mm
  • Densidad ~ 25 Kg/m²
  • Deformación: 259 KPa-70%
  • Resistencia a la tracción: 189KPa
  • Alargamiento a la rotura: 110%
  • Permeabilidad: 5,6 g/m² en 24h
  • Absorción de agua: < 1,7% en volumen
  • Conductividad térmica: 0,037 w/mK
  • Temperatura de uso: -70° / +80° C


Ficha Técnica del perfil

DOSSIER
TÉCNICO DE
CERRAMIENTO

Descargar

Contáctenos

¿Necesita realizar una consulta? Contáctenos para ayudarle
